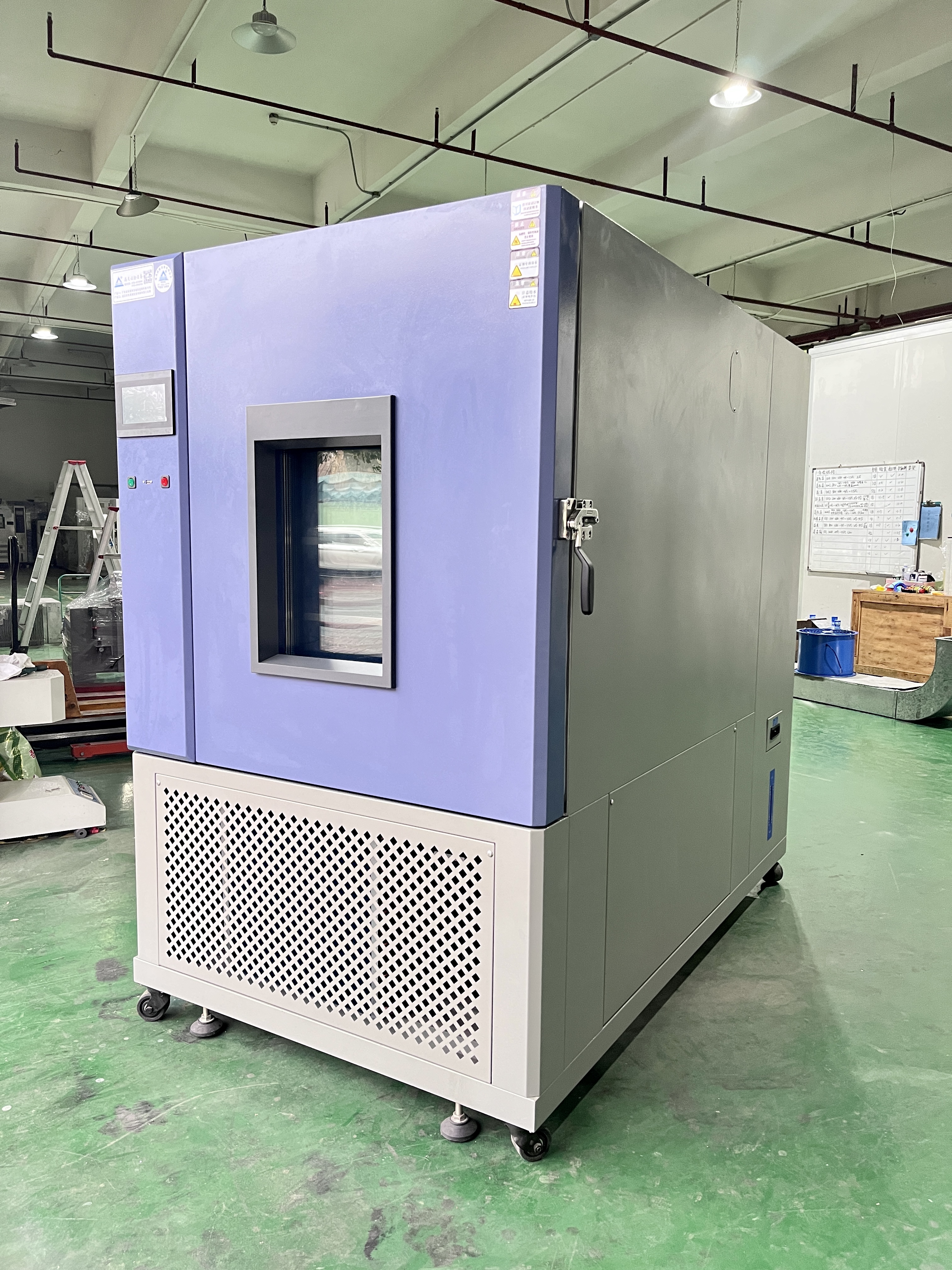

步入式恒溫恒濕試驗室主要功能：
| 1.1產品概況 本試驗室可用于確定電子產品、組件、材料等在高濕、低濕、恒定濕熱、溫度循環變化、濕度表面產生凝露的濕熱等條件下使用和儲存的適應性。 本試驗室采用日前zui合理的結構和穩定可靠的控制方式，使其具有外型美觀，操作簡便，安全、濕濕度控制精度高，是做好低濕試驗、恒溫恒濕試驗、交變濕熱驗的理想設備。 1.2 產品優勢和技術特點 1.2.1、利用多路、環保節能（低噪音）的機械壓縮制冷系統。 該設備所有的材料、零件、部件、原料等無論是國產或進口均采用環保產品；根據機械壓縮制冷特性，采用雙級多路主旁路系統，多路主路、旁路可根據不同的工作狀況自適應選擇啟用，整個控制由智能控制系統根據工況實現自動實現，改變了傳統的用溫控器控制加熱器抵消制冷量的方式 去控制冷量。從而達到節能的效果，不僅能耗只占同類產品的80%。也減輕了制冷壓空機的運行負載，減少設備的振動及噪音，提調控制精度。為更好達到節能的效果，同時采用變頻技術，使制冷壓縮機的制冷輸出適應試驗室各種不同溫度變化速率要求，同時控制使用損耗功率達到節能效果。在整個結構以及機械工作過程中的不同地方使用吸音、消音方式減少整個設備噪音。 1.2.2、自主開發的多路、多級節流系統（制冷系統）。 本設備的制冷系統根據系統不同工況設計不同的毛細主路、旁路、通過智通控制系統根據工況自動控制，自動調節的毛細管節流系統，保證流量大小可調，達到了溫度變化的目的，而且溫度場變化均勻，溫度波動極小。 1.2.3、應用寬帶壓迫平衡調溫系統，通過快速收斂的PID自適應算法實現溫度的快速控制。 運用溫度調和室，靜壓腔再加上離心風葉的強迫式風管系統，保證冷熱充分的交換并均勻的通過頂部孔板均勻送風傳送到工作室（實驗區域）的每個空間，達到溫度的均勻性；為實現溫度的快速收斂，我公司與韓國三元公司合作開發了專用的、適用于本公司的PID自適應算法，該控制方式在控制過程中根據溫度情況不斷修正控制，達到收劍快，溫度過沖小，穩定性高的控制目的。 1.2.4、實現遠程可視化控制。 該設備配置人機管理界面，觸模式自動化控制系統，實現自動控制；同時通過RS485通訊界面實現與遠程計算機的連接，實現網絡管理，遠程監控。整個系統通過圖形化界面，控制管理簡單快速，故障自動提示，圖形化提示故障節能并提出解決方法，指導用戶快速排障。 |
2、步入式恒溫恒濕試驗室性能指標及各系統組成
| 產品名稱 | 步入式恒溫恒濕試驗室 | ||
| 型號 | T-B | ||
| 內尺寸 | 4m³、8m³、10m³、15m³、20m³、25m³、30m³、40m³（其他尺寸可定制） | ||
| 溫度范圍 | T:-20、F:-40、S:-70～80℃(三款任選) | ||
| 試樣限制 | 本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存 | ||
| 供電條件和電源 |
3￠380VAC±10%,50Hz 三相四線制N +保護接地 電壓允許波動范圍：10% 頻率允許波動范圍：（50±0.5）ＨZ 保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本設備使用 |
||
| 性能指標 | |||
| 功能要求 | 1.（空氣）室內空間制冷、加熱、加濕、除濕； 2.根據溫度、濕度設定，室內空間達到設定溫度、濕度 |
||
| 測試環境條件 | 環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下測得的數值。 | ||
| 滿足試驗標準 測試方法 |
1. GB2423.1-2008/IEC6008-2-1-2007電工電子產品環境試驗第2部分：試驗方法 試驗A：低溫 2. GB/T 2423.2-2008 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫 3. GJB150.3A－2009高溫試驗方法 4. GJB150.4A－2009低溫試驗方法 5.GB/T 10589-2008 低溫試驗箱技術條件 6.GB/T2423.3-2008(IEC68-2-3)試驗Ca:恒定濕熱試驗方法 7.GJB150.9A-2009濕熱試驗方法 8.G/BT 2423.4-2008/IEC6008-2-30:2005試驗Db:交變濕熱方法 9.GB/T5170.18-2005電工電子產品環境試驗設備基本參數檢定方法溫度/濕度組合循環試驗設備 10.GB/T10586-2006濕熱試驗箱技術條件 |
||
| 溫濕度范圍 | |||
| 濕度范圍 | 濕度范圍：20～98%HR | ||
| 控制精度 | 溫度分辨率：0.01℃ 濕度分辨率：0.1%RH 溫度偏差： ±1.5℃ 濕度偏差： ±2%RH 溫度均勻度：≤2℃ 濕度均勻度：≤3%RH 溫度波動度：±0.5℃ 濕度波動度：± 2%RH |
||
| 升降溫速率 （空載） | +25℃→+80℃≤35 min +25℃→-40℃ ≤60 min |
||
| 注：以上性能指標是在環境溫度為+25℃，水溫在28度，相對濕度≤85％、無試樣條件下測得的數值。 | |||
| 結構特征 | |||
| 箱體 | |||
| 試驗室結構 | 組合拼裝板，可拆卸式結構，方便現場安裝。 | ||
| 外裝材料 | 彩鋼板φ=0.8mm | ||
| 內裝材料 | 不銹鋼板SUS304φ=0.8mm | ||
| 庫體厚度 | 100mm保溫材料為硬質聚氨酯泡沫 | ||
| 底板負重 | 底板加強，可負重600kg/㎡(均勻分布負重) | ||
| 門的材質 | 同庫房板 | ||
| 門的厚度 | 100mm保溫材料為硬質聚氨酯泡沫 | ||
| 門 | 雙開門，有效凈空尺寸W1500*H2200mm， | ||
| 門鎖 | 日本門鎖，強型門鉸鏈，帶防死鎖裝置 | ||
| 觀察窗 | 2個觀察窗：在門上設有2個W300*H450mm的導電膜防爆防霧鋼化玻璃觀察窗， | ||
| 測試孔 | 1個測試孔，尺寸：Φ100mm,位置待客戶確定 | ||
| 空氣調節通道 | 內置空氣間、循環風道及不銹鋼循環風機，通過頂部背葉窗及散流器，風均勻的從頂部吹出，將調和室中調和好的溫度散發到測試空間，從而達到均勻的控制溫度的目的 | ||
| 控制面板 | 韓國進口TEMI2700型液晶觸摸式可編程式控制制器 照明燈開關、總電源開關、RS-232通訊界面 |
||
| 機械室 | 制冷機組、排風機、排水裝置、水蒸氣出口 | ||
| 配電控制柜 | 總電源斷路器、控制器、配電板、散熱風機、超溫保護器 | ||
| 加熱系統 | 采用鱗片散熱式加熱管P.I.D控制加熱從而達到溫度平衡 | ||
| 冷卻系統 | 熱交換器：采用水冷式冷凝器 | ||
| 運輸方式 | 機械室整體運輸，庫體散件打包運輸 | ||
| 電氣控制系統 | |||
| 控制器 | 進口控制器,分別控制溫度及濕度 韓國SAMWON，彩色觸摸屏控制TEMI2700 |
||
| 畫面顯示功能 | .溫濕度設定(SV)實際(PV)值直接顯示 .可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示 .程序編輯以及圖形曲線顯示 .具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間 .定點或程序動作狀態顯示 .語言轉換可以切換中文/英文 7.5真彩顯示屏幕 |
||
| 程序容量及 控制功能 |
.可使用的程序量:zui大120組,1個程序可由1~100段次組合而成 .可使用的記憶容量:1200 SEGMENTS .可重復執行命令:每一個命令可達999次 .程序斜率設定可由時間軸來設定 .程序間每段zui大可設定99小時99分鐘，zui小一分鐘，可設定聯結使用 .具有編輯,清除,插入等功能 .具4組時間信號輸出控制(可控制待測物ON/OFF動作) .具有9組PID參數設定 .程序執行中具有跳段,保持功能 .熒幕可作背光調整,可設定背光時間 .熒幕顯示保護功能可做定時或手動關閉設定 .程序復制,COPY, 連接功能,編輯實驗標題等程序編輯功能 .PID自動演算和FUZZY控制功能 .具有斷電程序記憶,復電后自動啟動并接續執行程序功能 .具有預約啟動及關機功能 .具有日期,時間調整功能 .按鍵及畫面鎖定(LOCK)功能 .具有待機看圖功能 .具有網絡連接功能 |
||
| RS-232 通訊界面 |
.可連接計算機顯示曲線,資料獲取 .可做為監控及遙控系統 .可做多臺機器同步控制 |
||
| SD存儲卡 | 用于存儲試驗資料及試驗曲線，標準存儲量為2G,可擴充至4G | ||
| 設定方式 | 中/英文界面、觸摸式輸入 | ||
| 運行方式 | 程序方式 / 定值方式 | ||
| 設定范圍 | zui大溫度范圍上下限5℃ | ||
| 顯示分辨率 | 溫度：0.01℃；濕度：0.1% ;時間： 1min; | ||
| 斷電記憶功能 | 可設定斷電恢復模式為：熱起/冷起/停止 | ||
| 預約開機功能 | 可隨意設定開機時間，打開電源后時間到機臺自動運行 | ||
| 溫度測量體 | PT100型鉑電阻 | ||
| 曲線記錄功能 |
具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；zui大記錄時間為60天(當采樣周期為1.5min時) | ||
| 軟件使用環境 | IBM PC兼容機，PⅡ以上CPU，128M以上存儲器，簡體中文Windows2000或簡體中文 WindowsXP作業系統 | ||
| 網絡連接 | 可通過專業軟件連接至乙太網，通過網絡可以做遠端控制及遠端協助，也可以通過網絡采集試驗資料，可同時控制多臺機器 | ||
| 設定范圍 | 溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃) | ||
| 輸 入 | 鉑電阻/DC 1～5V輸入 | ||
| 附屬功能 （標準配置） |
故障報警及原因、處理提示功能 斷電保護功能 上下限溫度保護功能 |
||
| 制冷系統 | |||
| 制冷方式 |
為了保證試驗室降溫速率和zui低溫度的要求，本試驗室采用一套二元復式制冷系統，復迭式系統包括一個高溫級制冷循環和一個低溫級制冷循環，熱量交換通過蒸發冷凝器實現 | ||
| 制冷壓縮機 | 采用進口低溫壓縮機 | ||
| 冷凝器 | 水冷式換熱器 | ||
| 蒸發器 | 翅片管式換熱器 | ||
| 蒸發冷凝器 | 不銹鋼釬焊板式換熱器 | ||
| 節流裝置 | 熱力膨脹閥、毛細管 | ||
| 制冷機控制方式 |
控制系統的PLC(可編程邏輯控制器)根據試驗條件自動調節制冷機的運行工況 壓縮機回氣冷卻回路 能量壓力調節閥 |
||
| 制冷劑 | 采用臭氧耗損指數為0的環保制冷劑R404A+R23 | ||
| 制冷系統特點 |
全系統管路均作通氣加壓22kg檢漏測試。 加溫、降溫系統完全獨立。 配有本公司專業技術特點，防高溫高壓氣流同流開冷機損壞系統。 所有冷凍系統動作程序，完全由微電腦控制器控制。 壓縮機底部有接水盤，能夠?qū)⒔Y(jié)霜產生的凝露水收集起來。 壓縮機自帶PTC溫度傳感器，當壓縮機超溫時，實現超溫保護。 壓縮機自帶油壓保護器，實現壓縮機油壓保護。 高低壓保護裝置，在設備工作過程中對制冷劑的壓力進行監控，一旦制冷劑壓力高于系統的極限壓力或低于系統所設定的zui低壓力，立刻發出報警，并切斷電源，直到故障排除。 制冷系統全使用優質品牌配件，質量可靠，保證系統的穩定性。 |
||
| 加濕除濕系統 | |||
| 補水方式 | 三級過濾器過濾，水泵提升自動供水，循環過濾回收 | ||
| 加濕除濕方式 | 采用外加濕方式，專門除濕壓縮機啟動除濕，P.I.D控制加濕量達到所需要的濕度 | ||
| 安全保護系統 | |||
| 項目 | 說明 | ||
| 制冷系統 | 壓縮機過熱、過流、超壓保護等 | ||
| 試驗箱 | 極限超溫，風機、電機過熱繼電器 | ||
| 加濕系統 | 加濕熱管干燒、供水異常、排水異常,缺水異常 | ||
| 電源 | 漏電保護，超載及短路保護 | ||
| 使用條件 | |||
| 由用戶保證下列各項條件： | |||
| 環境條件 | 設備環境溫度應保持5℃～+35℃以內 相對濕度：≤85％ |
||
| 對儲存環境的要求 | 設備環境溫度應保持0℃～+45℃以內 當環境溫度低于0℃時，（設備長時間停止）應將設備存留的水排放干凈，以免管道內的水結冰漲壞管道 |
||
| 安裝場地要求 |
1、請客戶確認，安裝設備位置所需尺寸 2、試驗箱左右及后側壁板距離墻壁不得小于800mm，正面距離墻壁距不得小于1000mm 3、設備運輸時，進入門口或通道、電梯等,是否能進入，以免影響貴司工程進度。 |
||
| 加濕給水 | □ 水質：自來水，本公司配置三級過濾器。 □ 連接管徑：4分自來水水管1根。 □ 供水壓力：0.1～0.4Mpa |
||
| 氣體 | 無要求 | ||
| 驗收標準及第三方檢定 | |||
